MAKALAH KOMUNIKASI DATA : PEMBUATAN SKENARIO PENERAPAN VoIP

MAKALAH KOMUNIKASI DATA

PEMBUATAN SKENARIO PENERAPAN VoIP






DUSUSUN OLEH          :
Yandi Rizki Nugraha

ABSEN                          :
36

KELAS                          :
XI Teknik Komputer Jaringan B










SMK Negeri 1 Cimahi
2016




1. Rancangan Skenario Penerapan VoIP
            Misalkan, pada sebuah Hotel berbintang di salah satu kota besar di Indonesia terdapat banyak kamar yang memerlukan akses yang sangat cepat untuk memesan layanan kamar dengan waktu yang cepat dengan lebih mementingkan faktor efektif dan efisien.
            Maka, hotel tersebut melakukan sebuah pergerakan agar pelanggan hotel dapat memesan semua layanan kamar lewat aplikasi smartphone nya dengan cepat dan mudah. Hotel tersebut membangun sebuah rancangan Voip, tujuan nya agar pelanggan dapat menelepon ke berbagai layanan kamar di hotel tersebut dengan mudah.
            Jadi, ketika pelanggan memesan sebuah kamar di hotel tersebut. Maka pelanggan hotel tersebut diberikan sebuah aplikasi Voip untuk memesan seluruh layanan kamar yang ada di hotel tersebut, satu kamar hotel memiliki satu aplikasi yang memiliki satu ekstensi yang terhubung ke server hotel tersebut. Di dalam aplikasi tersebut terdapat semua kontak layanan kamar contoh nya seperti layanan kamar untuk memesan makanan yaitu 2. Jadi ketika pelanggan ingin memesan makanan, maka tinggal menekan tombol 2 dalam aplikasi nya.

2. Gambarkan Topologi dan Pengalokasian nomor extension Voip untuk Client
Topologi : Menggunakan Ms. Visio 2010



Pengalokasian Nomer Extension untuk client :
Contoh Pengalokasian Nomor Extension


Server 1
(absen 35)
Media
Nomor Extension
Password
Ip phone
(035)3501
Jaringan
Handphone
(035)3502
Jaringan
Laptop
(035)3503
Jaringan





Server 2
(absen 36)
Ip phone
(036)3601
Jaringan
Handphone
(036)3602
Jaringan
Laptop
(036)3603
Jaringan





Server 3
(absen 1)
Ip phone
(001)0101
Jaringan
Handphone
(001)0102
Jaringan
Laptop
(001)0103
Jaringan

            Jadi nomer extensi untuk client itu ada 4 angka, diawali dengan angka 36**. Dua nomor dibelakang disesuaikan dengan nomer kamar hotel. Jika nomer hotel 01, maka alokasi nomer extensi client nya adalah 3601.

3. Tuliskan Spesifikasi dari komponen pembentuk jaringan VoIP : Server, Client, dsb.
A. Spesifikasi Server (Minimum)
- Processor      : Intel Dual Core 2.6 Ghz
- OS                 : Windows 7
- RAM             : 8 GB
- HDD             : 300 GB
- VGA             : Intel HD Graphics
- Sistem           : 64 Bit
- Aplikasi         : Elastic (OS Server)

B. Spesifikasi Client (Minimum)
1. Pelayanan Kamar / Client yang menggunakan PC atau Laptop
- Processor       : Intel Pentium 4
- OS                 : Windows XP
- RAM             : 2 GB
- HDD             : 250 GB
- VGA             : Intel HD Graphics
- Sistem           : 32 Bit
- Aplikasi        : Zoiper

2. Handphone
- OS                 : Android Jelly Bean
- RAM             : 128 MB
- Aplikasi         : Zoiper

C. Spesifikasi Acces Point :
- Merk             : TP-Link
- Type              : TL-WA7510N


4. Tuliskan Prosedur

A. Langkah – Langkah membangun server VoIP
a) Install OS Elastic Untuk menjadi OS server.
b) Setelah Login di elastic. Akan diberikan Alamat IP untuk sebagai server



c) Namun saat di browsing akan tampil layar seperti ini. Lakukan langkah seperti pada gambar




c) Lalu masukan username dan password untuk masuk sebagai server



d.) tampilan akan seperti ini. Untuk konfigurasi server (extensi pada client), cari pada menu search lalu tuliskan Asterisk File Editor.


e.) Lalu masuk ke menu “show filter” dan cari (SIP.conf, Extension.conf) untuk konfigurasi Extensi.



B. Langkah – Langkah pengalokasian Extensi
a) ini dia konfigurasi pada SIP.conf. Jika sudah selesai, pilih save lalu reload.



b) ini dia konfigurasi pada Extension.conf. Jika sudah selesai, pilih save lalu reload.



C. Konfigurasi Client agar terhubung ke jaringan VoIP
a) pastikan perangkat (client dan server) terhubung ke WiFi yang sama atau yang telah disediakan.
1. Laptop
a) masuk ke aplikasi Zoiper. Pilih menu setting > preferences (Ctrl+P)



b) Masuk ke Creat Account > SIP > Masukan Domain (IP Server) > username > password > Register > Ok. Jika daftar berhasil maka akan muncul tanda Ceklis Hijau.



2. Handphone
a) masuk ke aplikasi Zoiper, masuk ke menu config.

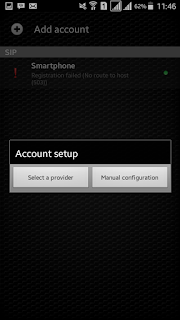

b) Pilih Add account > Yes > Manual configuration




c) Pilih SIP > Masukan Account name > Host > Username > Password. Lalu save



D. Uji Komunikasi VoIP antar Client
a) Coba menghubungi 3601 dari 3602 dari satu server yang sama. Jika berbeda server. Tinggal masukan nomber daerah. Contoh mengubungi (035)3501 dari (036)3601





b) maka jika terhubung akan masuk ke nomer extensi lainnya.
